Alimentation led
Bonjour à tous les pros de l'électronique, et aux autres évidemment.
J’ai un problème, je crois bien que je...ne comprends plus.
Aussi je vais essayer d’être le plus clair possible.

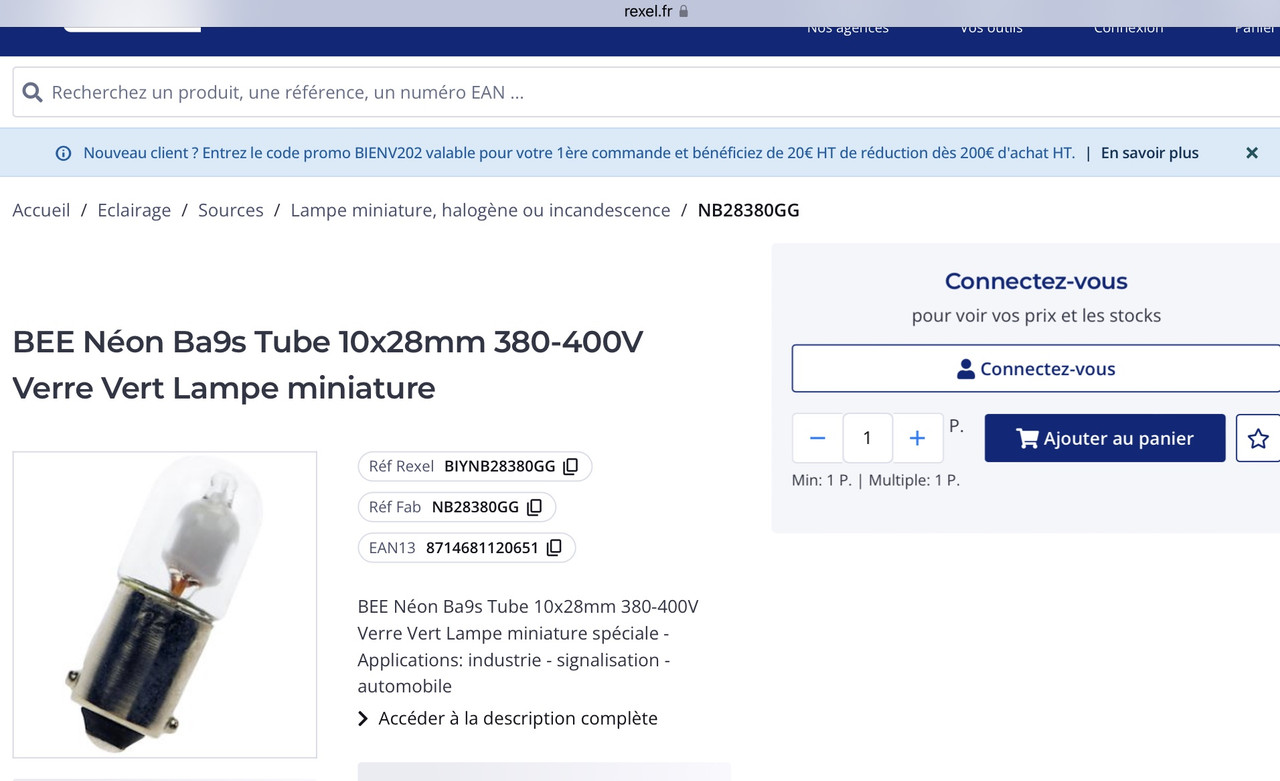

J’essaie de remettre en service un banc Souriau de réglage d’allumeur, car le néon 400V d’origine est HS et n'existe plus. C’est pourquoi je le remplace par une led.
J’ai trouvé du 6V alternatif en sortie d’un des transfos, c’est l'alimentation de la lampe témoin de mise sous tension de l'appareil.

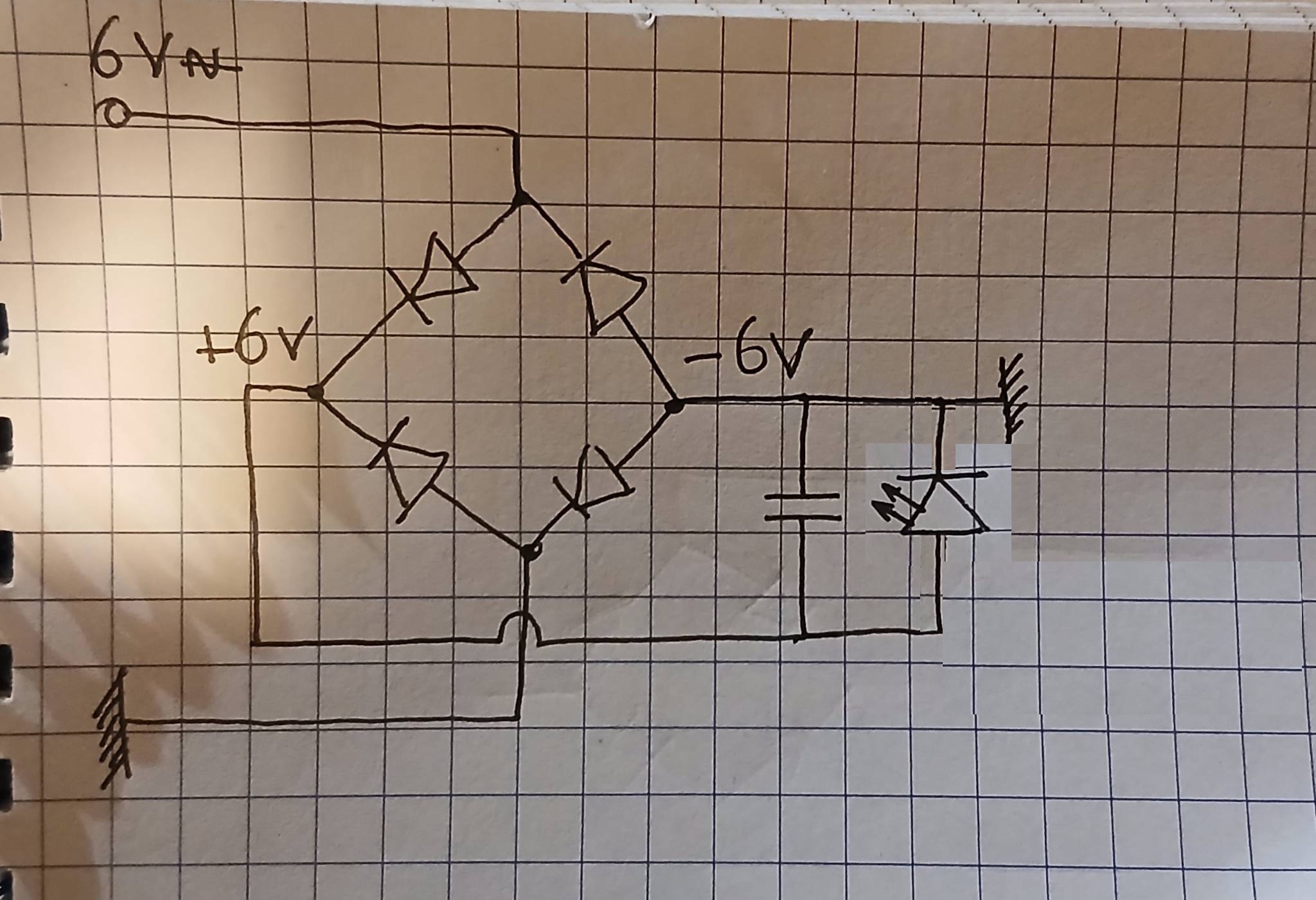

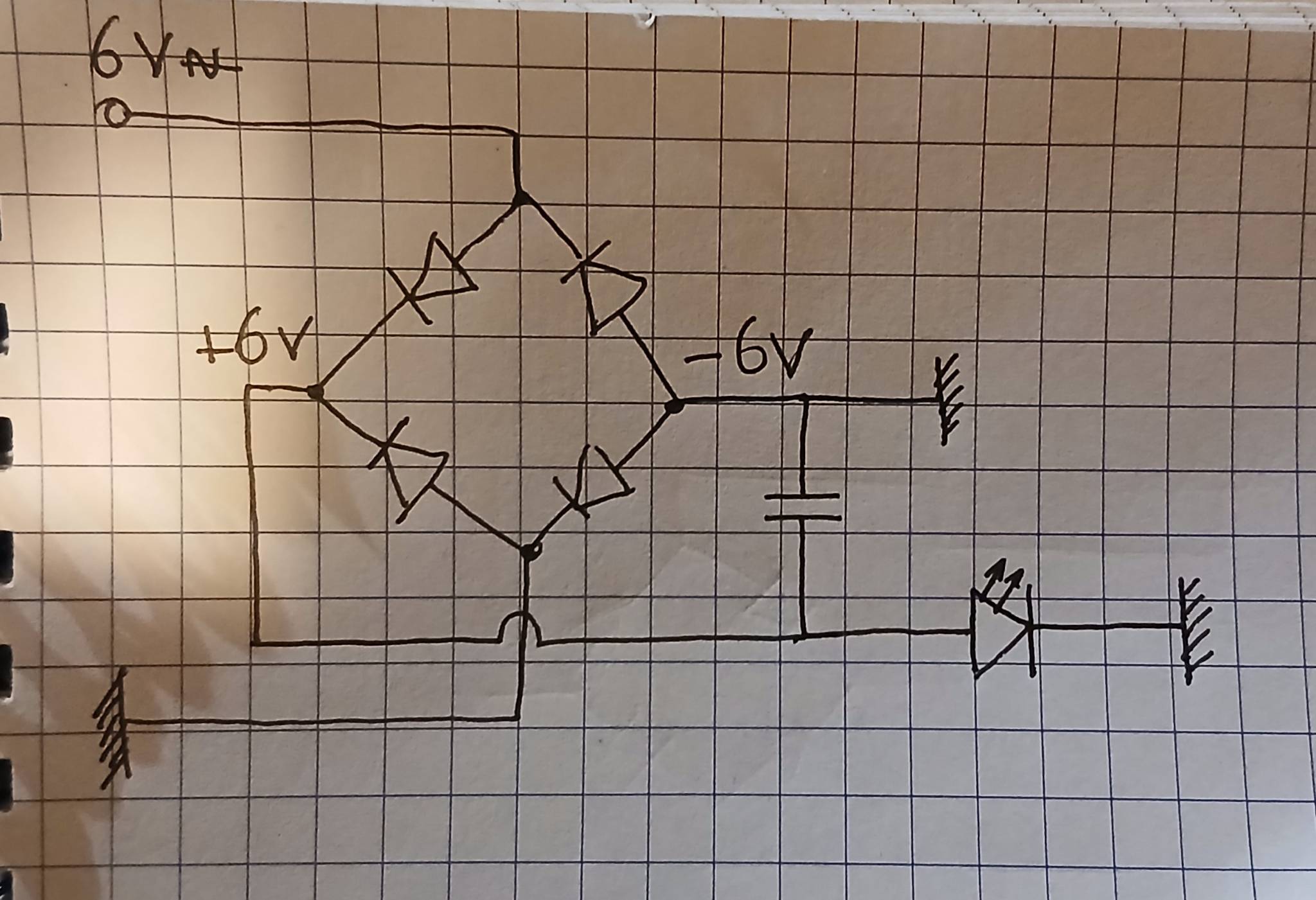

J’ai réalisé le montage ci dessous, un pont de diodes stabilisé par un condensateur. La led ne peut être alimentée en filaire que sur le +6V, le moins passant par la masse du boîtier.
Sauf que dès que je raccorde le -6V à la masse, le pont de diode chauffe immédiatement.
Quelle est l'erreur ?
J’ai un problème, je crois bien que je...ne comprends plus.
Aussi je vais essayer d’être le plus clair possible.
J’essaie de remettre en service un banc Souriau de réglage d’allumeur, car le néon 400V d’origine est HS et n'existe plus. C’est pourquoi je le remplace par une led.
J’ai trouvé du 6V alternatif en sortie d’un des transfos, c’est l'alimentation de la lampe témoin de mise sous tension de l'appareil.
J’ai réalisé le montage ci dessous, un pont de diodes stabilisé par un condensateur. La led ne peut être alimentée en filaire que sur le +6V, le moins passant par la masse du boîtier.
Sauf que dès que je raccorde le -6V à la masse, le pont de diode chauffe immédiatement.
Quelle est l'erreur ?
- JMAU
- .

- Messages : 16731
- Enregistré le : 05 févr. 2012, 16:39
- Région : France - Bretagne
- Type : Plusieurs
- année : 1962
- Serie speciale : A Coupé 1600 Mk II 1962 - TF 135 2002
Re: Alimentation led
Salut Franck
Je suis nul en électronique mais je pense que quand tu mets le -6 volts à la masse (une seule?), tu shuntes la led.
Le condensateur ne doit-il pas être en // avec la LED ? C'est aussi le cas sur ton montage. mais avec une masse unique, je le sens mieux...
ou alors il manque une résistance en série avec la LED ?
Edit : toutes les diodes du pont sont en bon état?
Je suis nul en électronique mais je pense que quand tu mets le -6 volts à la masse (une seule?), tu shuntes la led.
Le condensateur ne doit-il pas être en // avec la LED ? C'est aussi le cas sur ton montage. mais avec une masse unique, je le sens mieux...
ou alors il manque une résistance en série avec la LED ?
Edit : toutes les diodes du pont sont en bon état?
- Francky
- .

- Messages : 2009
- Enregistré le : 17 juil. 2014, 14:03
- Région : France - Languedoc-Roussillon
- Type : A
- année : 1959
Re: Alimentation led
J’ai en effet compris que ça shuntait la diode, mais si je mets une résistance, il me faudrait la placer entre le pont et le condo ?
Tous les composants sont neufs.
Pour la masse je n’ai pas le choix. La diode est sur un plateau tournant, genre tourne disque, relié à la masse du boîtier, l'alimentation en +6V arrive via un charbon et un disque laiton isolé de la masse, et relié en filaire à la diode.
J’avais pensé à un transfo d'isolement...
Tous les composants sont neufs.
Pour la masse je n’ai pas le choix. La diode est sur un plateau tournant, genre tourne disque, relié à la masse du boîtier, l'alimentation en +6V arrive via un charbon et un disque laiton isolé de la masse, et relié en filaire à la diode.
J’avais pensé à un transfo d'isolement...
-
Jean-Pascal
- Messages : 925
- Enregistré le : 15 nov. 2009, 22:40
- Région : France - Ile-de-France
- Type : B
- année : 1969
Re: Alimentation led
Bonjour,

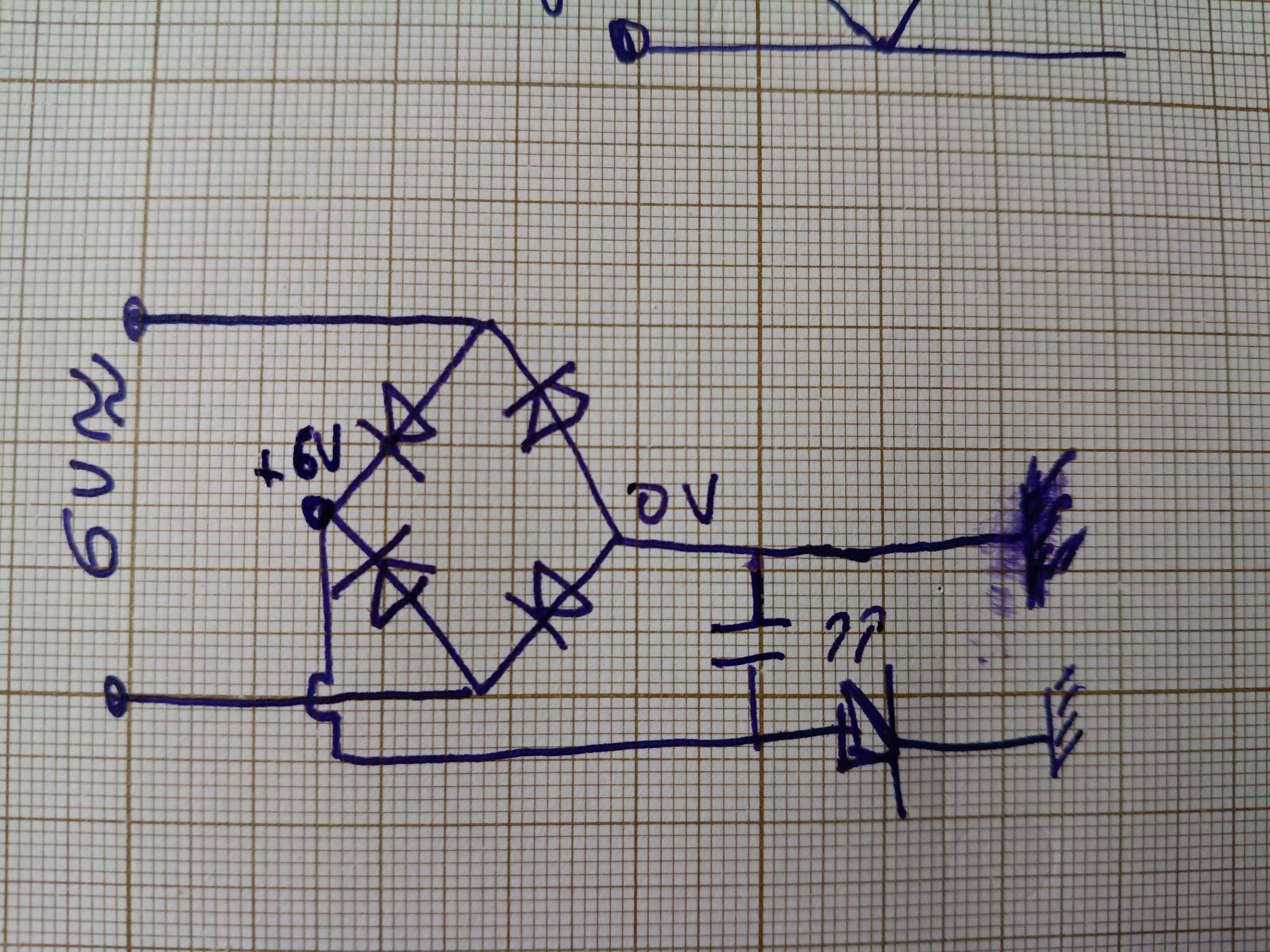

Je verrais plutôt un schéma comme celui-ci. Je ne sais pas retourner la photo
Je verrais plutôt un schéma comme celui-ci. Je ne sais pas retourner la photo
- JMAU
- .

- Messages : 16731
- Enregistré le : 05 févr. 2012, 16:39
- Région : France - Bretagne
- Type : Plusieurs
- année : 1962
- Serie speciale : A Coupé 1600 Mk II 1962 - TF 135 2002
Re: Alimentation led
N'est-ce pas le même montage ?
-
Jean-Pascal
- Messages : 925
- Enregistré le : 15 nov. 2009, 22:40
- Région : France - Ile-de-France
- Type : B
- année : 1969
Re: Alimentation led
Ben si....
Merci Jmau
Merci Jmau
- Joan
- .

- Messages : 2822
- Enregistré le : 30 juin 2012, 20:33
- Région : France - Champagne-Ardenne
- Type : B
- année : 1970
- Serie speciale : Modèle Belge - Usine Seneffe 08/1970
Re: Alimentation led
Bonjour à tous
Si le pont de diodes surchauffe, il me semble qu'il faille regarder :
- puissance max. que les diodes peuvent supporter. Au besoin, les changer.
- et/ou voir pour mettre une résistance en //, afin de réduire l'intensité dans celles-ci.
Si j'ai bien compris, c'est pour un éclairage LED. Il faut vérifier la puissance qu'il demande.
Si le pont de diodes surchauffe, il me semble qu'il faille regarder :
- puissance max. que les diodes peuvent supporter. Au besoin, les changer.
- et/ou voir pour mettre une résistance en //, afin de réduire l'intensité dans celles-ci.
Si j'ai bien compris, c'est pour un éclairage LED. Il faut vérifier la puissance qu'il demande.
- Francky
- .

- Messages : 2009
- Enregistré le : 17 juil. 2014, 14:03
- Région : France - Languedoc-Roussillon
- Type : A
- année : 1959
Re: Alimentation led
A priori, diodes et condensateur sont correctement calibrés.
Ou places tu la résistance en parallèle ?
Ou places tu la résistance en parallèle ?
- Joan
- .

- Messages : 2822
- Enregistré le : 30 juin 2012, 20:33
- Région : France - Champagne-Ardenne
- Type : B
- année : 1970
- Serie speciale : Modèle Belge - Usine Seneffe 08/1970
Re: Alimentation led
Si les diodes sont bien calibrées, alors effectivement une résistance en // à l'entrée du pont de Gaëtz (résistance qui aurait pour charge de limiter le courant circulant dans les diodes) ne serait pas utile.
Mais si tes diodes sont bien calibrées, pas de raison que ça surchauffe.
Une diode zener (branchée en // du condensateur) en sortie serait aussi une option à voir.
Ca lisse parfaitement la tension de sortie et absorbe d'éventuelles réactivités de la charge (notamment de ton circuit intégré dans la LED)
Mais si tes diodes sont bien calibrées, pas de raison que ça surchauffe.
Une diode zener (branchée en // du condensateur) en sortie serait aussi une option à voir.
Ca lisse parfaitement la tension de sortie et absorbe d'éventuelles réactivités de la charge (notamment de ton circuit intégré dans la LED)
- Francky
- .

- Messages : 2009
- Enregistré le : 17 juil. 2014, 14:03
- Région : France - Languedoc-Roussillon
- Type : A
- année : 1959
Re: Alimentation led
Mais comme dit JMAU, la mise à la masse commune alternatif/continu shunte la diode sup de l'alternance négative.
Comment l'éviter ?
Comment l'éviter ?
- JMAU
- .

- Messages : 16731
- Enregistré le : 05 févr. 2012, 16:39
- Région : France - Bretagne
- Type : Plusieurs
- année : 1962
- Serie speciale : A Coupé 1600 Mk II 1962 - TF 135 2002
Re: Alimentation led

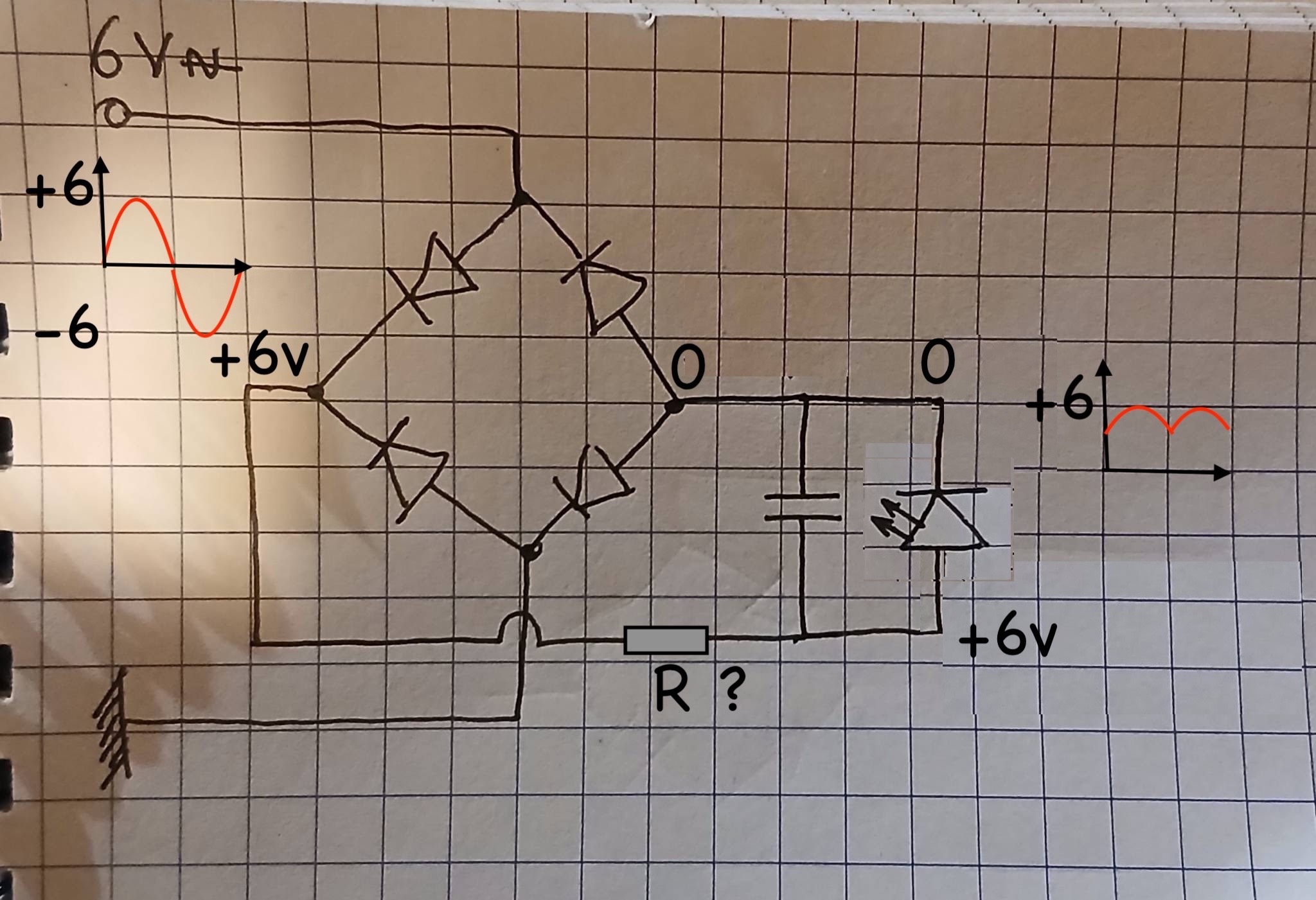

Comme précisé sur le schéma de Jean pascal, à la sortie du pont, la tension n'est que de + 6 volts et non pas de - 6 à + 6 , ce qui ferait + 12...
Le 2e masse n'a pas lieu d'être !
Le 2e masse n'a pas lieu d'être !
- Joan
- .

- Messages : 2822
- Enregistré le : 30 juin 2012, 20:33
- Région : France - Champagne-Ardenne
- Type : B
- année : 1970
- Serie speciale : Modèle Belge - Usine Seneffe 08/1970
Re: Alimentation led

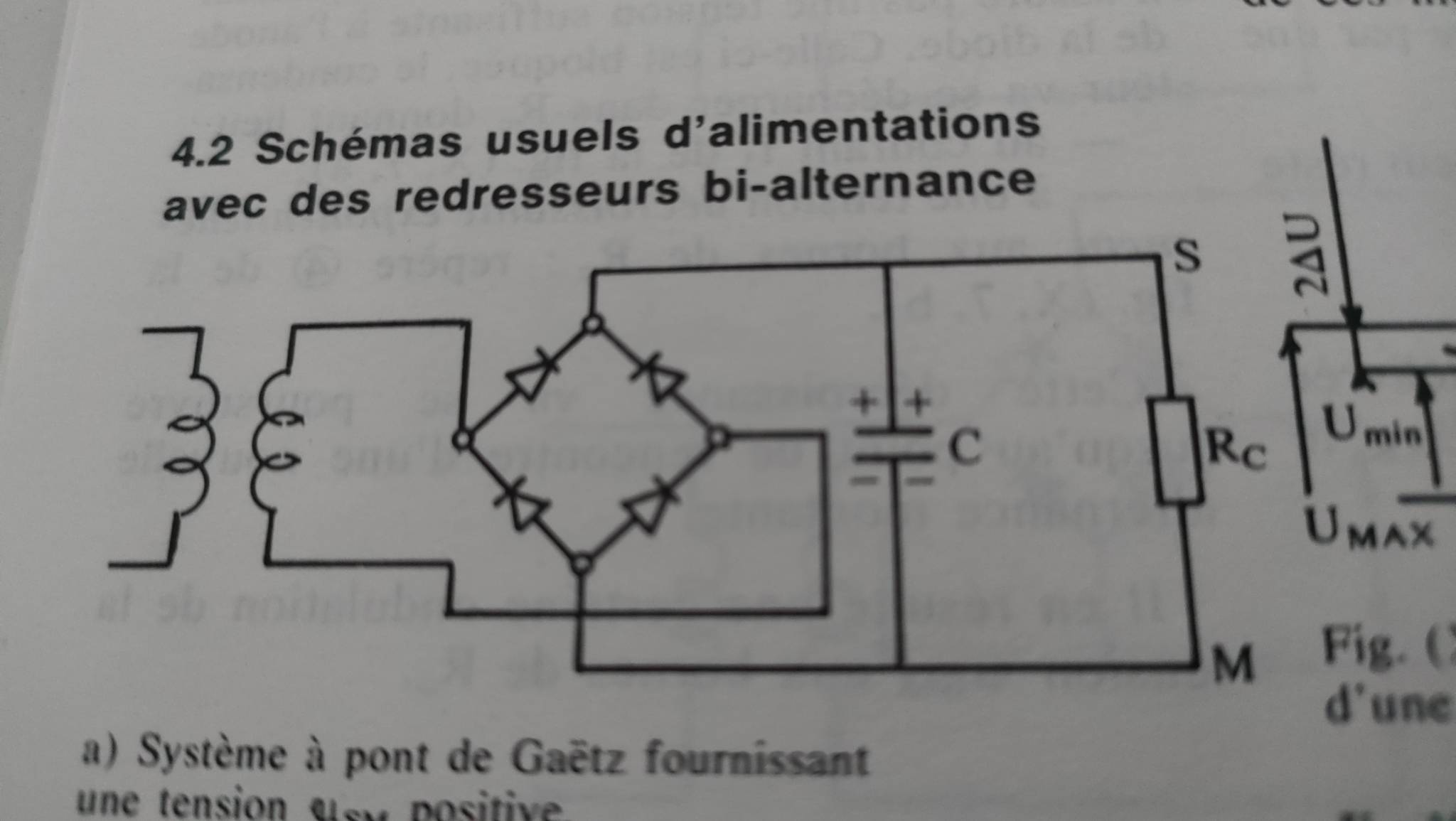

Effectivement, le schéma de Jean Pascal est correct. Le schéma de principe est là :
Le 6V alternatif au niveau des enroulements sur le schéma et la LED en sortie en lieu et palce de la résistace qui représente la charge
Le 6V alternatif au niveau des enroulements sur le schéma et la LED en sortie en lieu et palce de la résistace qui représente la charge
Modifié en dernier par Joan le 14 oct. 2026, 17:28, modifié 1 fois.
- Francky
- .

- Messages : 2009
- Enregistré le : 17 juil. 2014, 14:03
- Région : France - Languedoc-Roussillon
- Type : A
- année : 1959
Re: Alimentation led
J’ai mis -6 V pour préciser que c’était le pôle moins, mais en effet, c’était inutile.

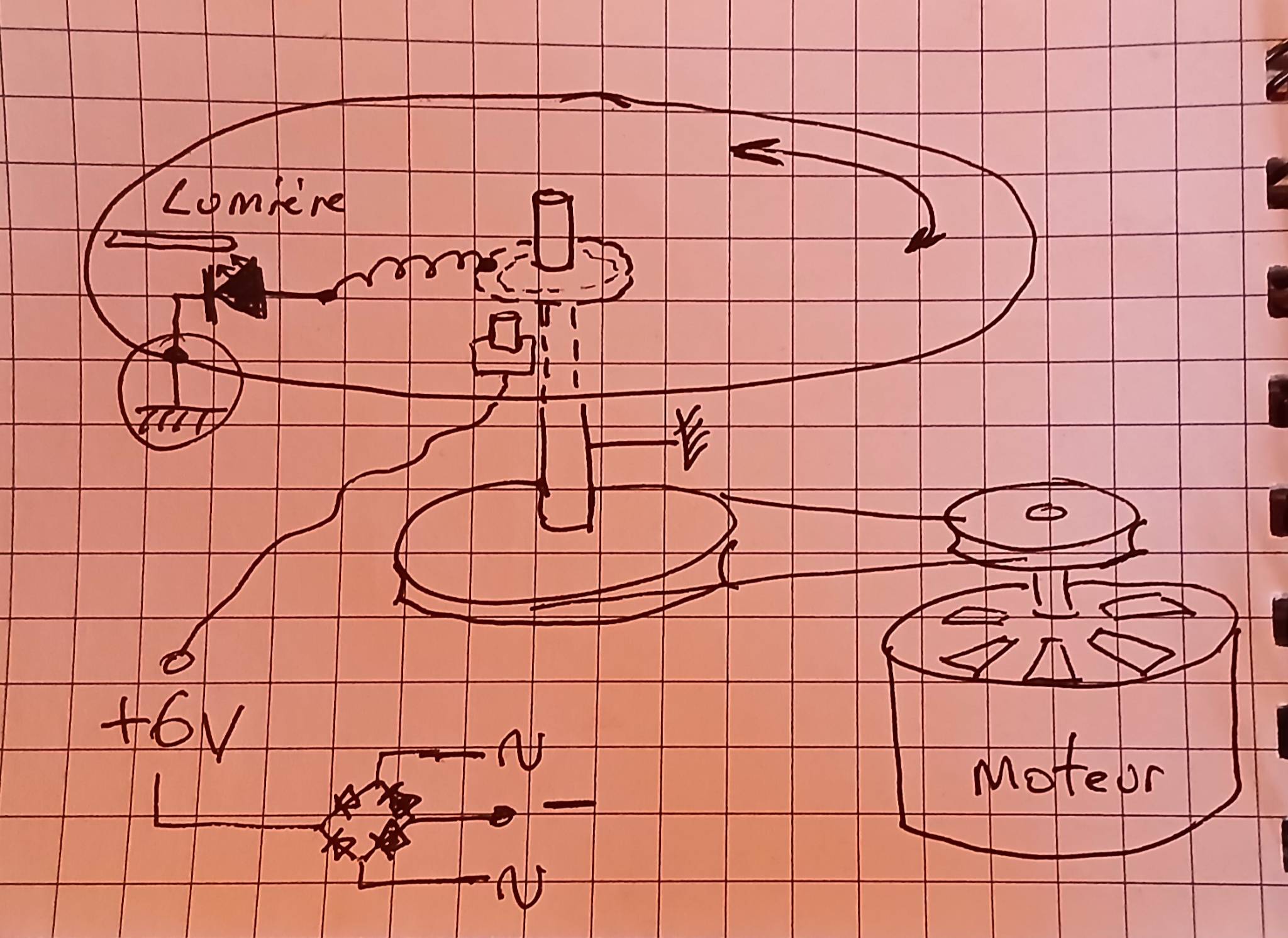

Par contre, comme je l’ai précisé, la diode est sur un plateau tournant qui ne possède qu’un charbon d'alimentation pour le +6V. Le pôle moins ne pouvant passer que par la masse, dont la continuité est assurée par le roulement de l’axe du plateau.
Une fente sur la périphérie du plateau laisse passer la lumière de la led.
C’est peut-être plus clair de cette façon...
Par contre, comme je l’ai précisé, la diode est sur un plateau tournant qui ne possède qu’un charbon d'alimentation pour le +6V. Le pôle moins ne pouvant passer que par la masse, dont la continuité est assurée par le roulement de l’axe du plateau.
Une fente sur la périphérie du plateau laisse passer la lumière de la led.
C’est peut-être plus clair de cette façon...
